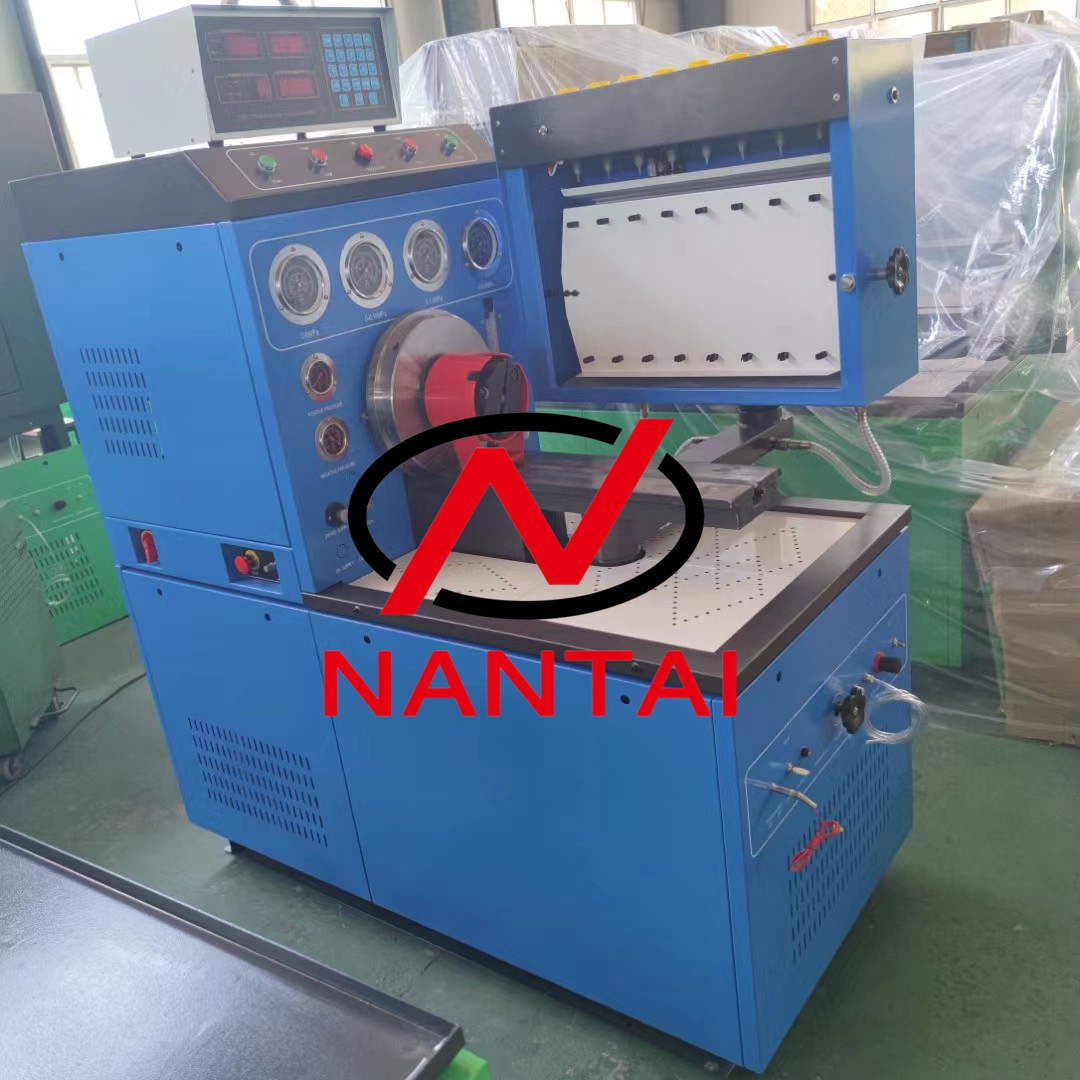

Мини-стенд для испытания впрыска дизельного топлива 12PSB разработан по требованию заказчика. В этом испытательном стенде этой серии используется высококачественное частотно-преобразующее устройство, оно отличается высокой надежностью, сверхнизким уровнем шума, энергосбережением, высоким выходным крутящим моментом, идеальной функцией автоматической защиты и простотой в эксплуатации. Это вид продукции высокого качества и хорошей цены в нашем бизнесе.
Используется для линейных насосов Bosch K,M,MW,A,B,BV,P(ZU,ZW,ZM) и ТНВД с ротационным распределителем BOSCH EP/VA,EP/VM,VE….F…, также используется для Китайские насосы, такие как Ⅰ, Ⅱ, Ⅲ, K, P7, BQ и т. д.
Основные функции:
1. Измерение подачи каждого цилиндра на любой скорости.
2. Точка измерения и угол интервала подачи масла ТНВД.
3. Проверка и регулировка механического регулятора.
4. Проверка и регулировка насоса-распределителя.
5. Эксперимент и корректировка работы наддувочно-компенсационного устройства.
6. Измерение возврата масла раздаточного насоса.
7. Проверка электромагнитного клапана распределительного насоса. (12 В/24 В).
8. Измерение внутреннего давления распределительного насоса.
9. Проверка герметичности корпуса ТНВД.
10. Установите трубку автоматической подачи масла, чтобы проверить насос подачи масла (включая насос VE).
11. Проверка хода хода (опционально)
12. Смазка маслом (опционально)
13. Система принудительного охлаждения (опция)
Технические параметры
Specifications
|
No.
|
Items
|
Data
|
|
1
|
Выходная мощность главного двигателя (кВт)
|
7.5,11,15,18.5,22
|
|
2
|
Преобразователь частот
|
QIROD or ZONCN
|
|
3
|
Подсчет ходов (об/мин)
|
50-9999
|
|
4
|
Стандартные форсунки
|
ZS12SJ1
|
|
5
|
Мощность двигателя топливного насоса (кВт)
|
0.75
|
|
6
|
Диапазон скорости вращения (об/мин)
|
0~4000
|
|
7
|
Количество цилиндров
|
8
|
|
8
|
Высота центра главной оси (мм)
|
125
|
|
9
|
Точность фильтра масла на испытательном стенде (мк)
|
4.5~5.5
|
|
10
|
большой и маленький объемный
|
150 45
|
|
11
|
Объем топливного бака (л)
|
40
|
|
12
|
источник постоянного тока
|
12/24V
|
|
13
|
Низкое давление мазута (МПа)
|
0~0.4
|
|
14
|
Высокое давление мазута (МПа)
|
0~4
|
|
15
|
Манометр для насоса VE (МПа)
|
0-1.6
|
|
16
|
Манометр для насоса VE (МПа)
|
0-0.16
|
|
17
|
Контрольная температура топлива (℃)
|
40±2
|
|
18
|
Инерция маховика (кг*м)
|
0.8~0.9
|
|
19
|
Диапазон хода стойки (мм)
|
0~25
|
|
20
|
Диапазон измерения расходомера (л/м)
|
10~100
|
|
21
|
Электрический источник постоянного тока (В)
|
12 24
|
|
22
|
Положительное давление подачи воздуха (МПа)
|
0~0.3
|
|
23
|
Отрицательное давление подачи воздуха (МПа)
|
-0.03~0
|
|
24
|
Размер упаковки (Д*Ш*В(м)）
|
1.7*0.82*1.7
|
|
25
|
Общий вес испытательного стенда (кг)
|
700
|
|
